Preamplificador estereo valvular

Descripcion

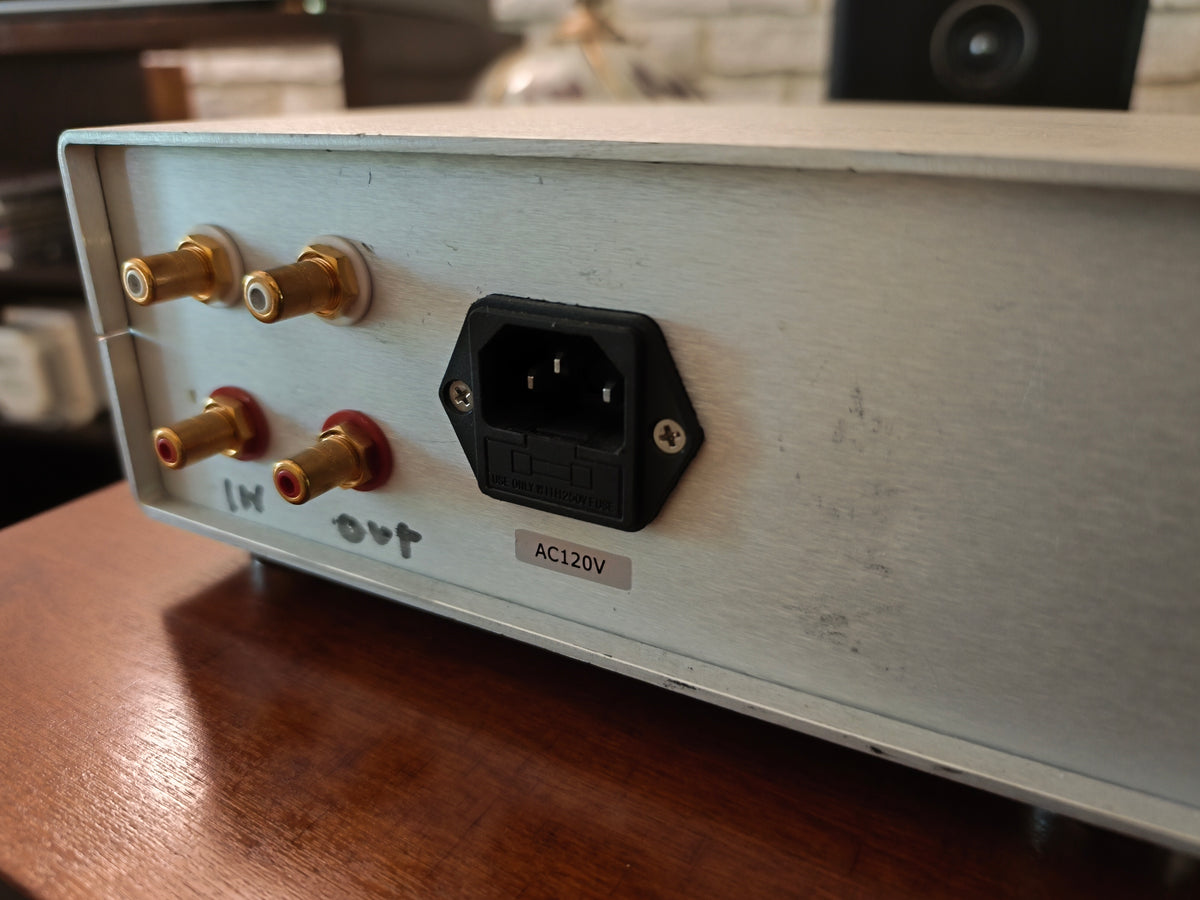

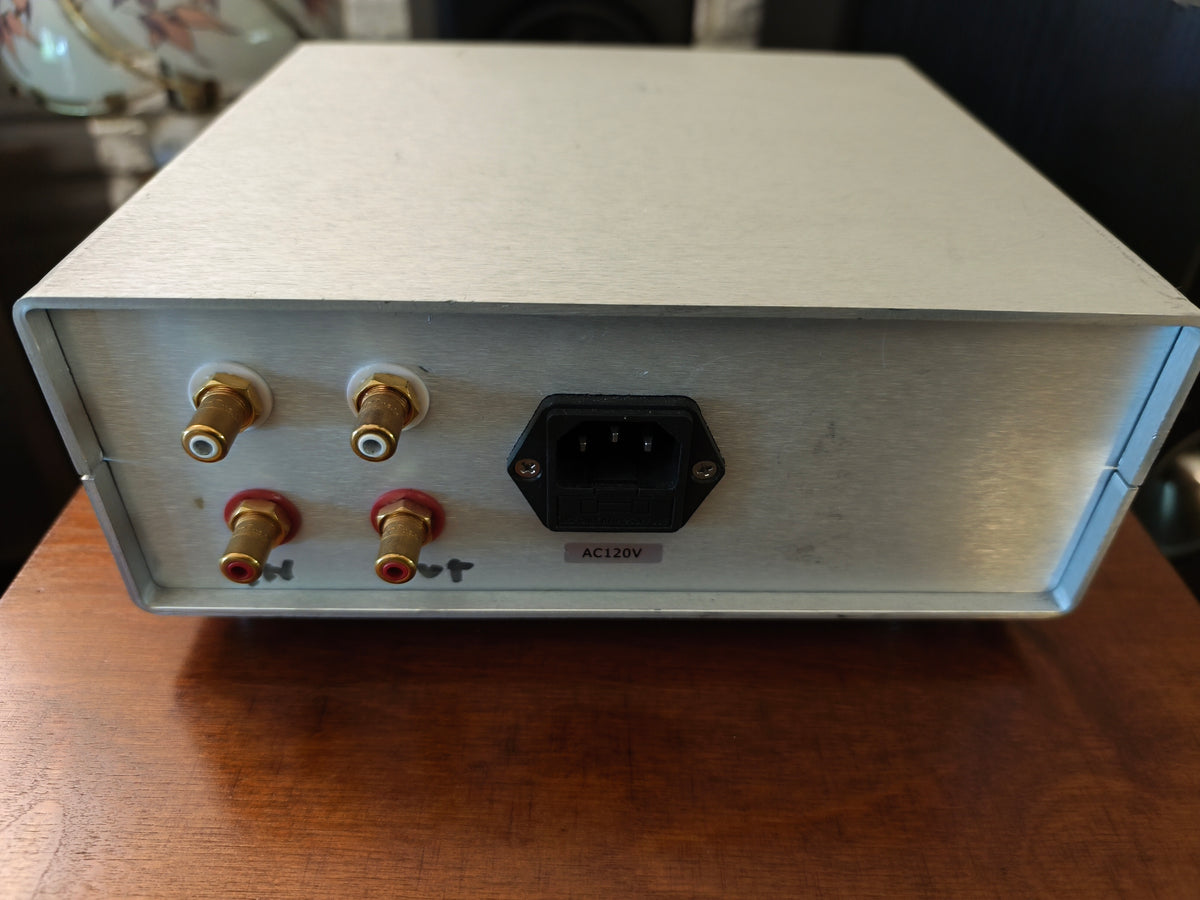

El equipo es 110v. Necesita transformador a 220v. No incluído.
Este no es un dispositivo híbrido de válvulas y transistores. Se trata de una amplificación completamente a válvulas, sin transistores ni amplificadores operacionales en la señal. La etapa de tono es pasiva, sin transistores ni amplificadores operacionales.

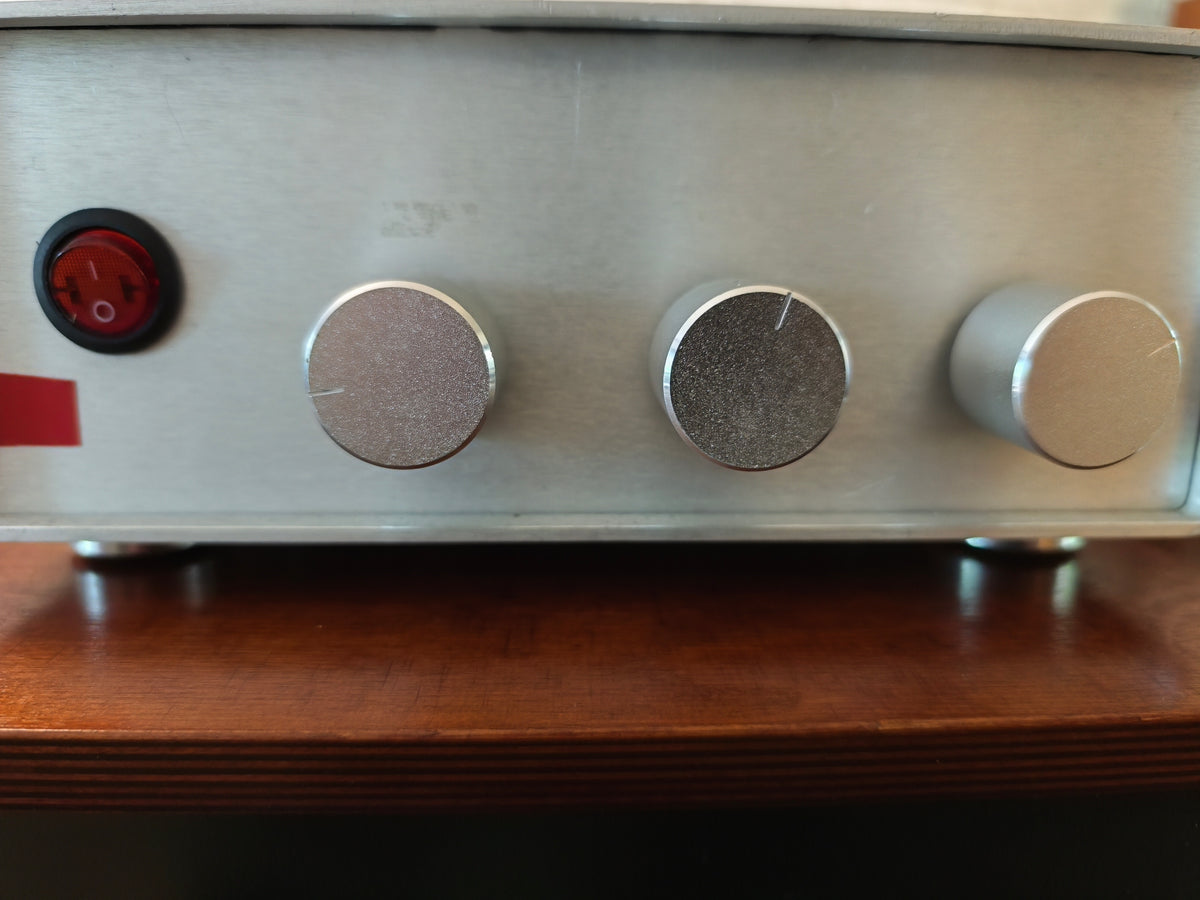

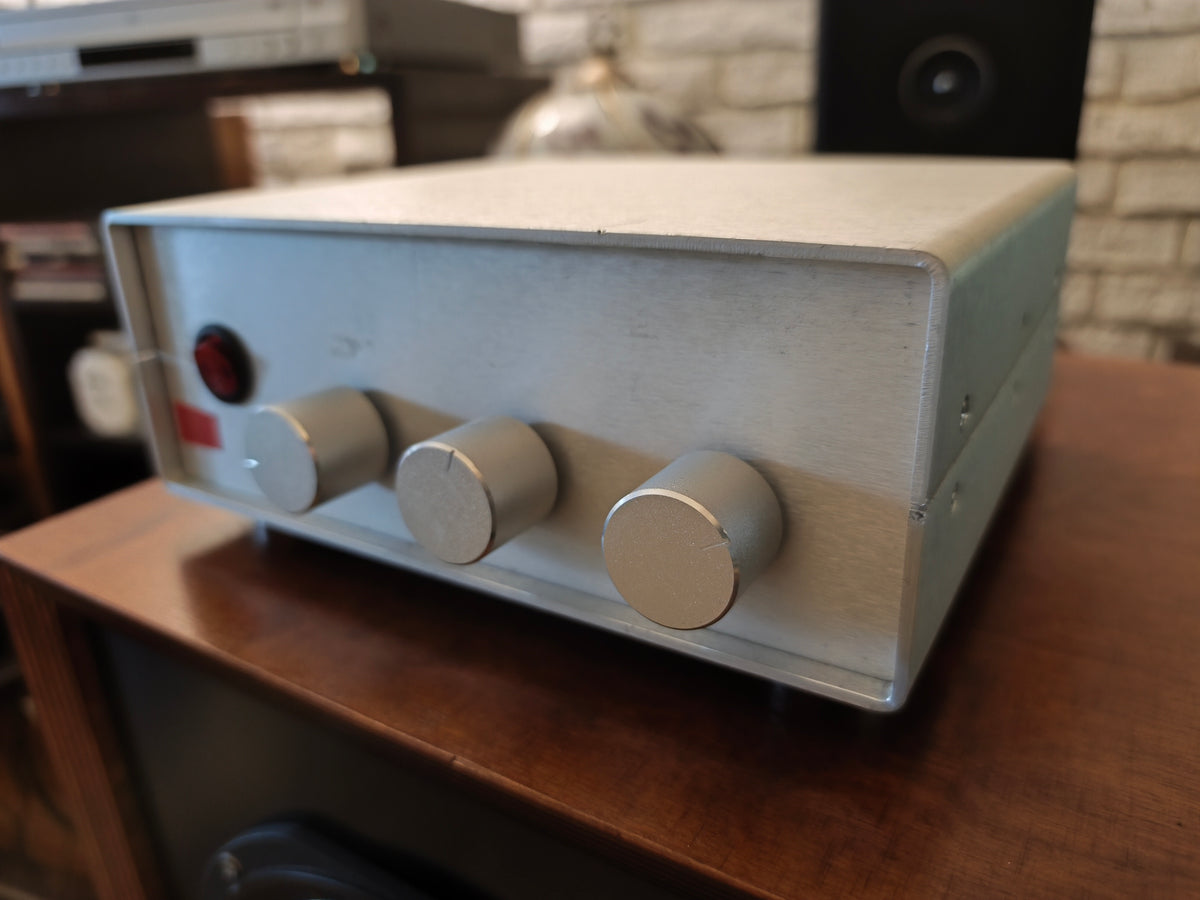

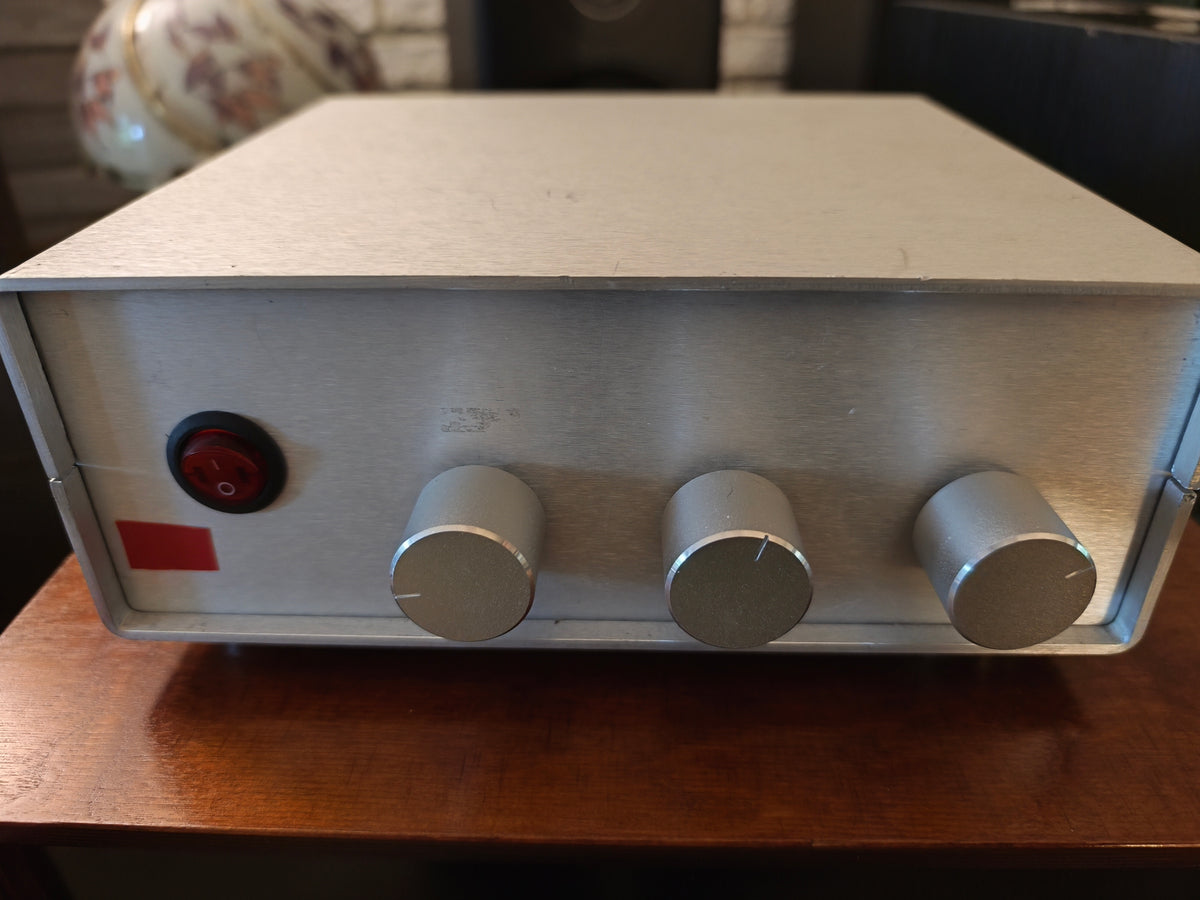

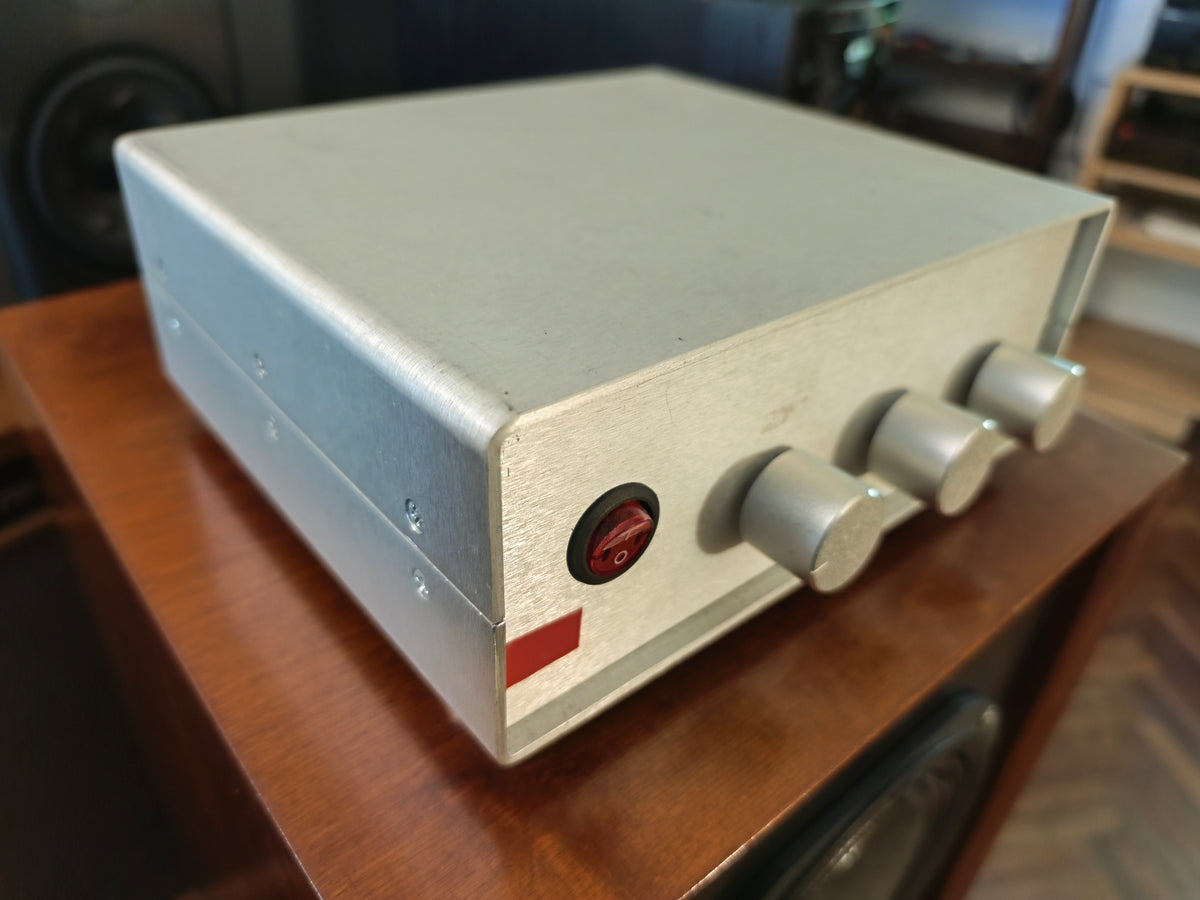

Los controles, de izquierda a derecha, son Volumen, Agudos y Graves. Incluye todas las válvulas. Control de tono y volumen a válvulas 6DJ8 de alta calidad: de doble canal, la señal se amplifica mediante la etapa de ganancia de la válvula 6DJ8 y pasa a la siguiente etapa de atenuación ajustable para el control de tono pasivo. Sin distorsión por retroalimentación negativa, la respuesta transitoria es buena. La salida se controla mediante el control de volumen, después del control de tono.
Cabe mencionar que el método de control de volumen de esta unidad difiere del modo de funcionamiento habitual, ya que la mayoría de las señales de música se conectan en serie al circuito de nivel superior a través de la resistencia deslizante de película de carbono del potenciómetro y del control de volumen de la señal de la unidad. El modo no es en serie, sino en paralelo; la señal es directa, el potenciómetro solo controla el nivel de atenuación y la calidad del sonido es pura.

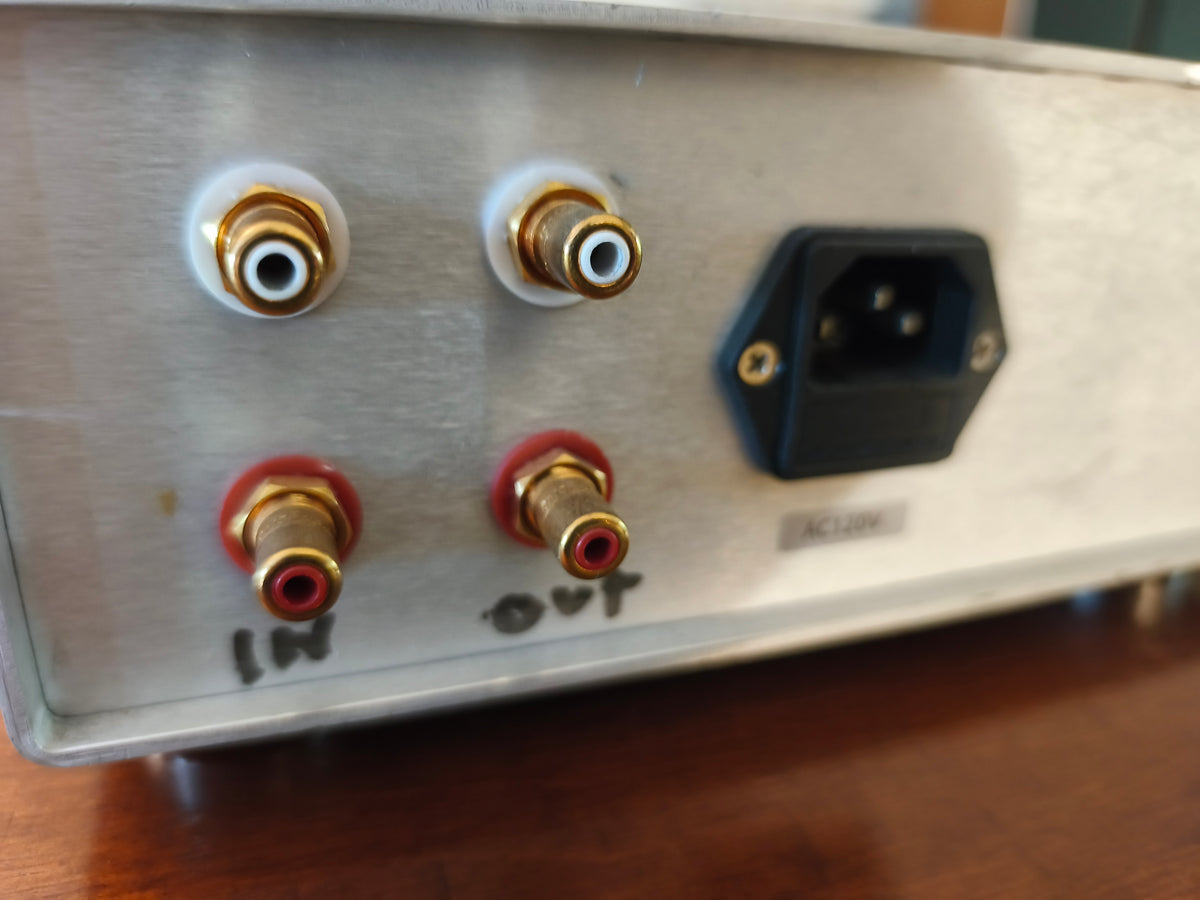

Como preamplificador, este dispositivo se suele colocar entre dispositivos de fuente de nivel de línea (ordenador, teléfono, reproductor de CD, transmisor, etc.) y un amplificador de potencia. Se puede colocar un selector de fuente RCA pasivo multientrada delante de esta unidad.

Detalles tecnicos

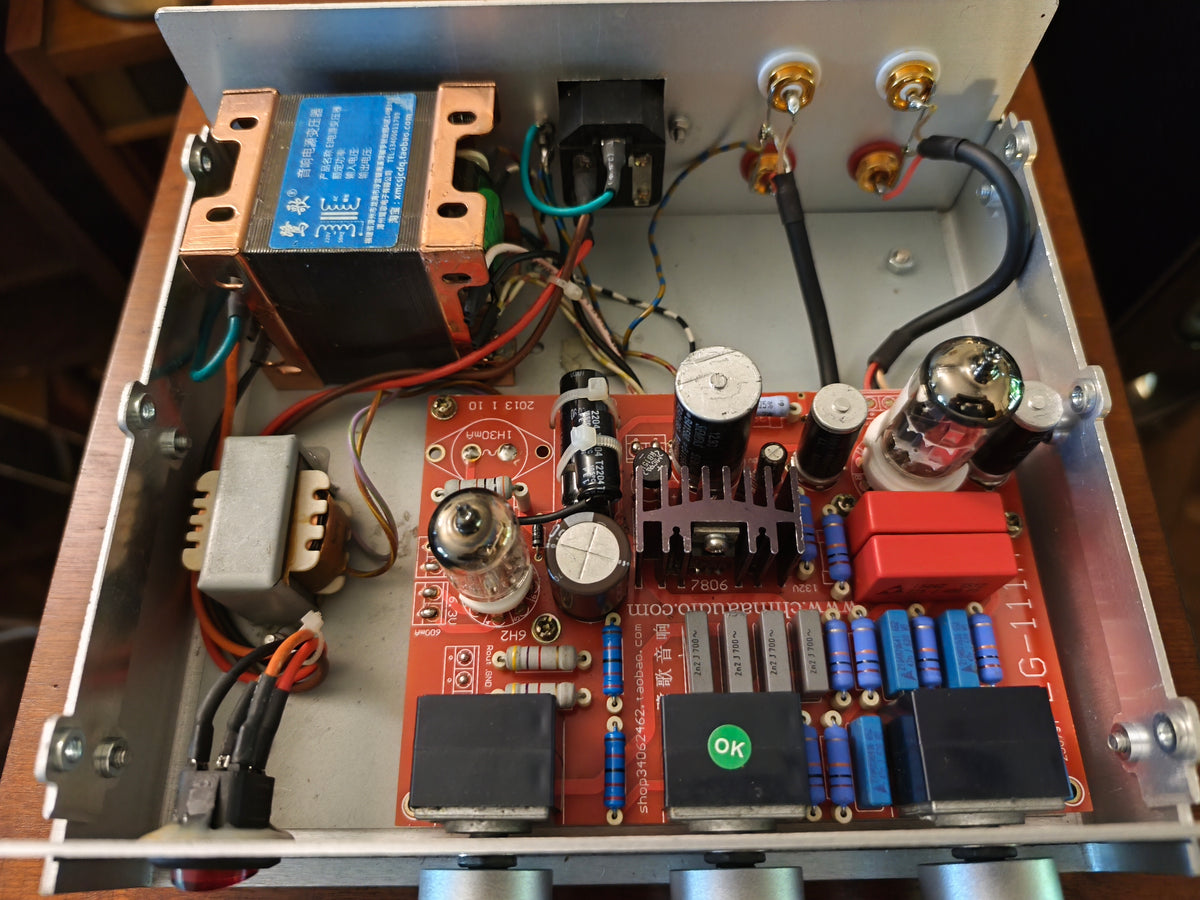

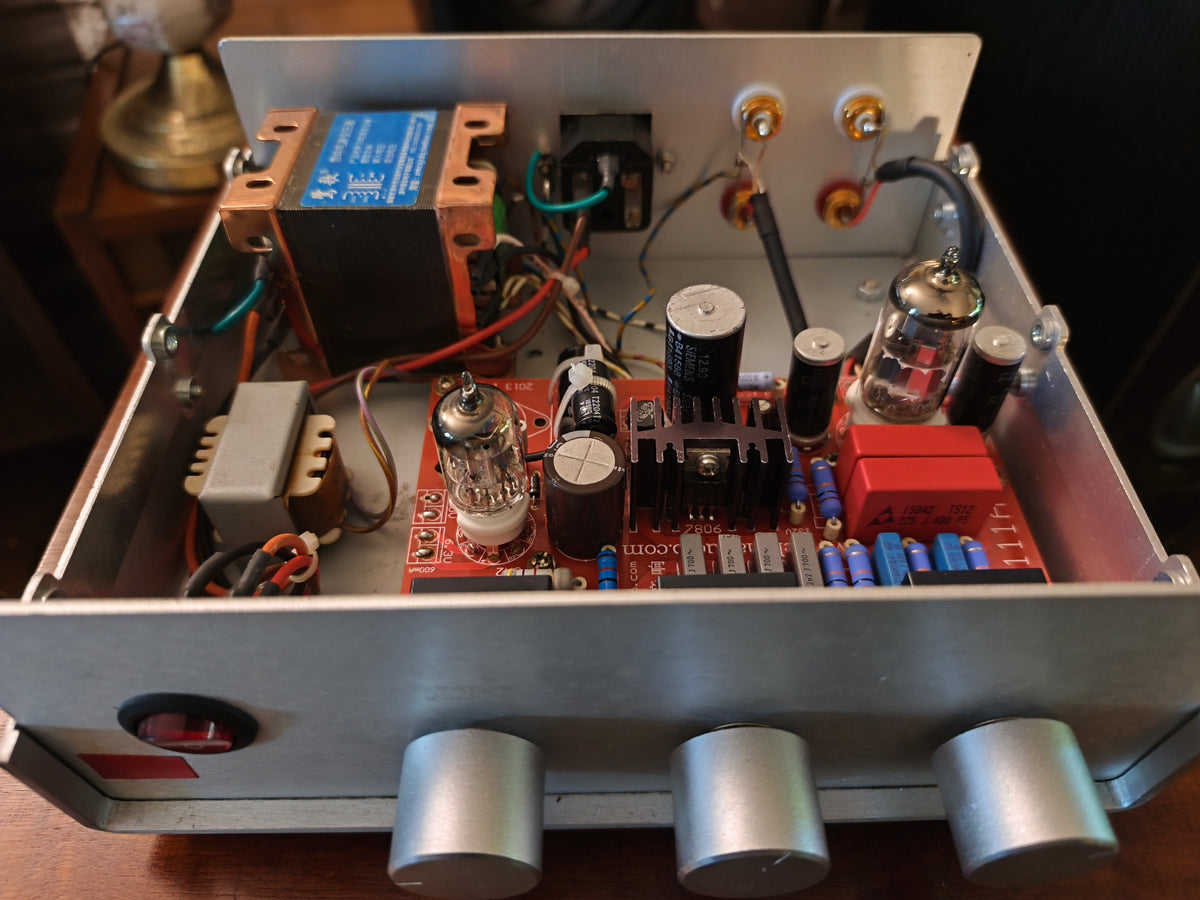

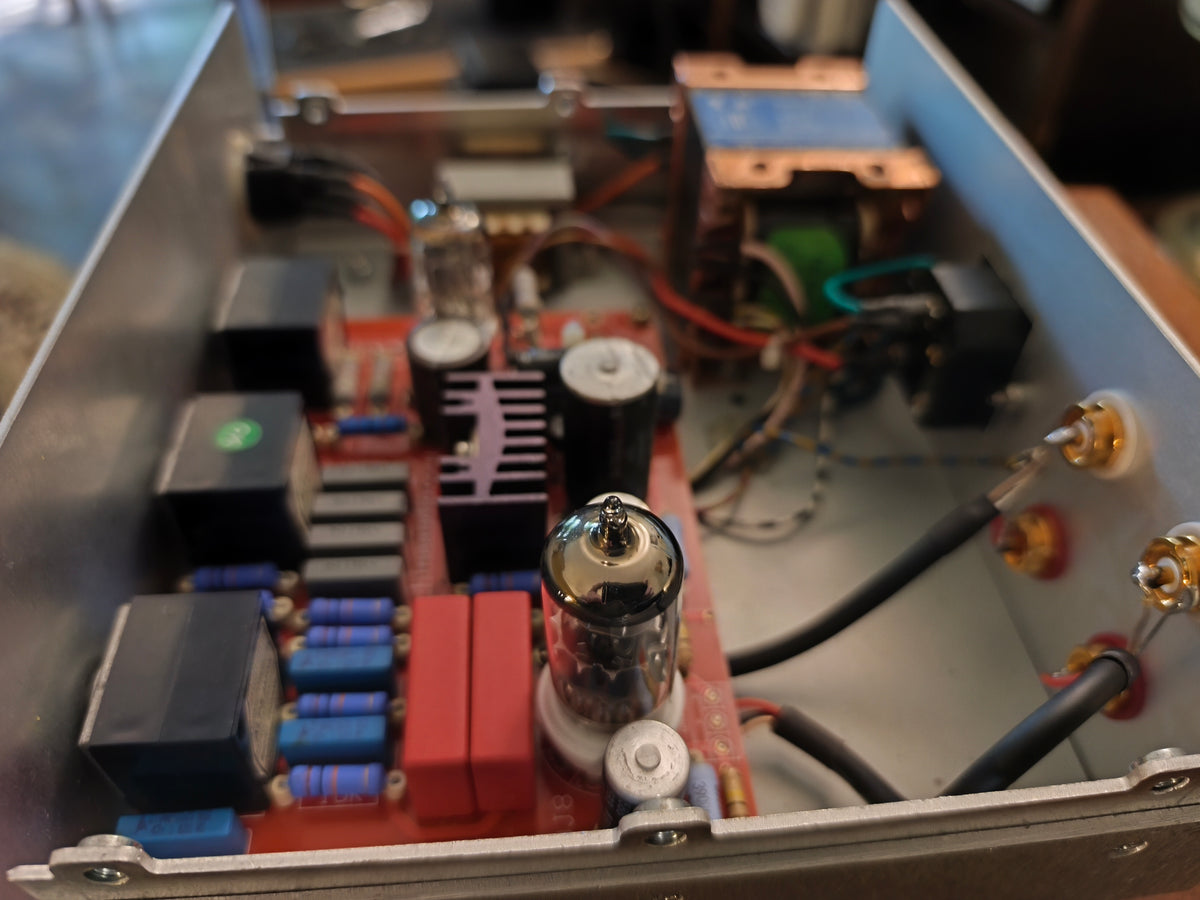

- Exquisita placa de circuito impreso de fibra de vidrio de doble cara FR4, placa PCB de alta calidad con pistas de 2 mm de grosor, resistente a la deformación y con un tamaño de 148 × 103 mm. Conjunto de placa de fibra de vidrio epoxi con componente de resistencia-capacitancia.

- Tubo 6AL5 que constituyen una rectificación de puente completo y choke de fabricación estadounidense que constituyen un filtro tipo CLC.

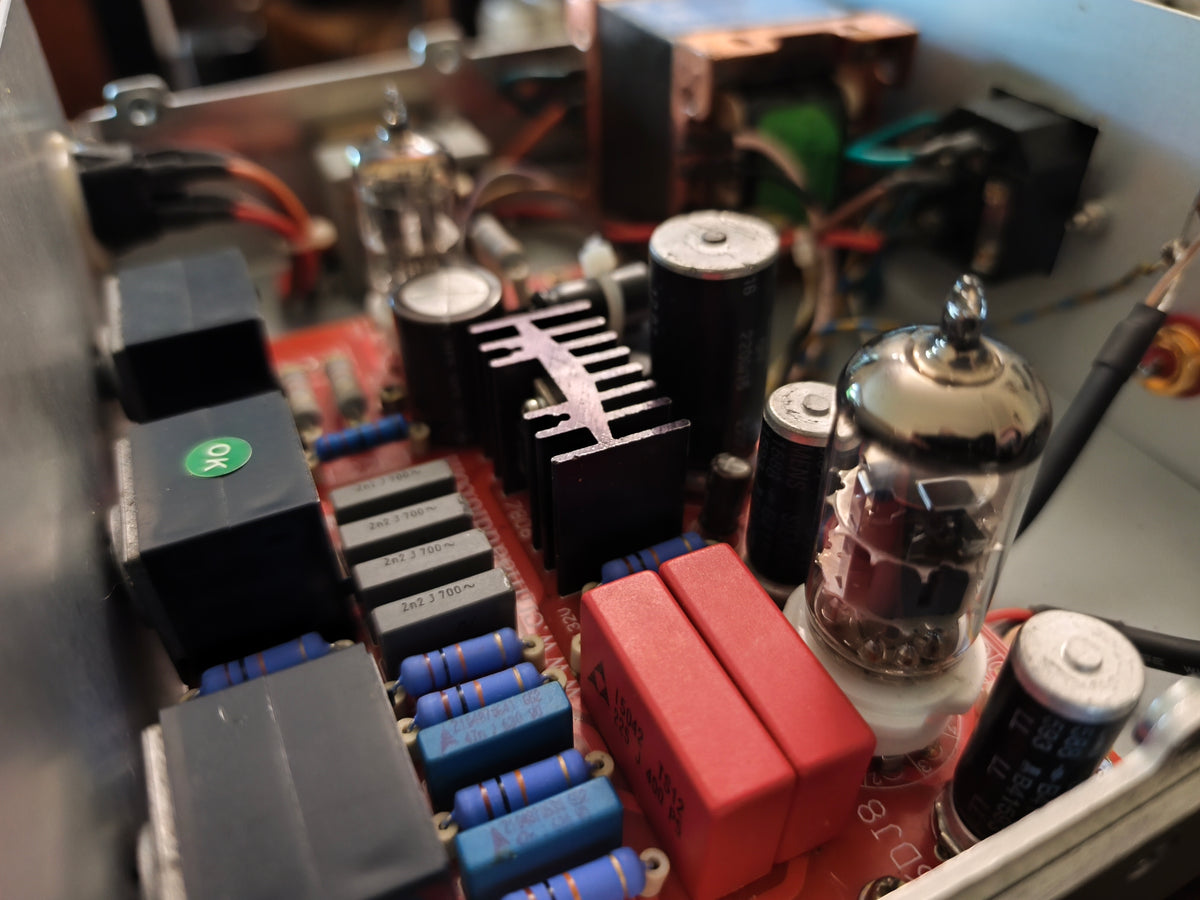

- Capacitores de salida o acoplamiento de marca WIMA alemán, resistencia de película de óxido metálico, bases de tubo cerámico plateado, tubo electrónico 6DJ8 importado.

- Fuente de alimentación regulada para los filamentos, cable de tierra conectado a tierra en un punto, tipo estrella.

- Tres potenciómetros ALPS de carcasa azul de 250 K de doble conexión. El rango de control de tono de agudos y graves es de ±6 dB, y la pérdida de inserción del circuito interno de control de tono es de -6 dB. Por lo tanto, el circuito interno de control de tono reduce la señal a la mitad (0,5 veces). La ganancia de la amplificación interna de la válvula 6DJ8, delante de la etapa de tono, genera una ganancia neta positiva mucho mayor que esta pérdida de inserción. Este producto funciona como un preamplificador activo con ganancia. Al colocar ambos potenciómetros de tono en el punto medio, se obtiene una respuesta de frecuencia plana.

- Utiliza transformadores de potencia de alta calidad, tecnología excelente, materiales adecuados, cable de muy buena calidad de cobre puro esmaltado, mínima elevación de temperatura de los transformadores y ausencia de zumbidos y vibraciones.
